一、簡介（LYQB8000F國網標準新產品“鉗形表電流記錄儀"功能簡述）

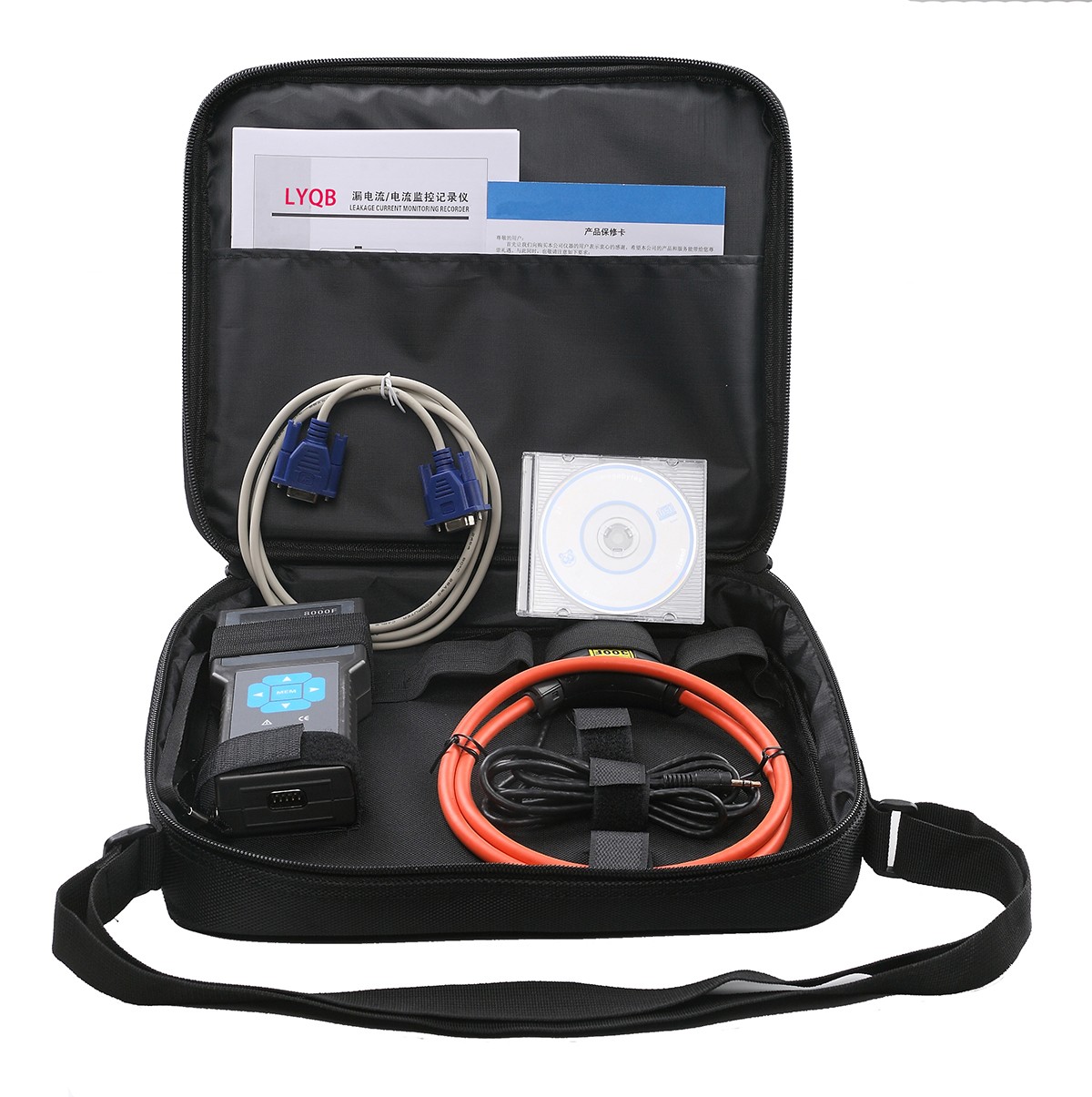

LYQB8000F柔性大電流鉗表/記錄儀是為現場在線測試、監控、記錄交流漏電流、大電流而精心設計制造的，由主機、柔性電流鉗、監控軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。

柔性電流鉗，即Rogowski Coil(洛氏線圈)，采用很好的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度很高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。

主機嵌入中英文操作界面，適合于不同國家的工程技術人員。LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲4200組數據，還具有自動存儲間隔時間設定功能，從1～60分鐘內設置。

監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示；具有極大、極小、平均值指示；具有報警值設定及報警指示；具有歷史數據讀取、查閱、保存、排序、生成曲線、打印等功能。

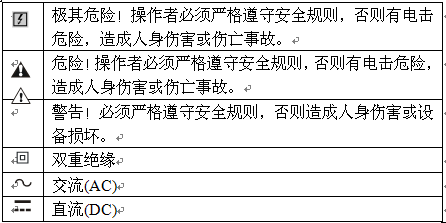

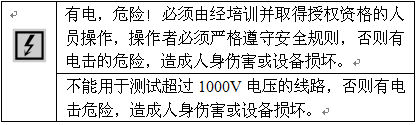

二、電氣符號（LYQB8000F國網標準新產品“鉗形表電流記錄儀"功能簡述）

三、技術規格（）

四． 儀表結構（）

1.柔性鉗接口

2. LCD(128dots×64dots，中英文顯示界面)

3. 向上、下、左、右箭頭鍵及MEM控制鍵

4. 主機

5. POWER鍵(開關機)

6. RS232數據下載接口

7. 柔性線圈抽頭端口A

8. 柔性線圈抽頭端口B

9. 引線屏蔽層

10.音頻插頭

11.輸出引線

12.鎖扣(按箭頭方向前后旋可以鎖住或打開線圈)

五．主機操作（）

1．開、關機

按POWER鍵開機，LCD顯示，若開機后LCD顯示較暗，可能電池電壓不足，

請更換電池，再按POWER鍵關機。本儀表沒有設置自動關機功能，使用后請關機，若不使用請取出電池。

2．語種選擇

為方便不同國家工程人員使用，本儀表嵌入了中英文操作界面。在正常開機完成后，按向左、向右箭頭鍵選擇中文或英文界面，按MEM鍵確認所選語種，并進入測試狀態。

3．測試顯示模式切換

確認所選語種進入測試狀態后，按向左、向右箭頭鍵切換測試時的顯示模式(簡易顯示和詳細顯示)，簡易顯示模式只顯示被測電流值，詳細顯示模式顯示被測電流值、已存數據組數、日期時間、設定的存儲間隔時間。按向右箭頭鍵切換詳細顯示模式，按向左箭頭鍵切換簡易顯示模式。

4．節電模式選擇

在測試狀態下，按向下箭頭鍵關閉LCD背光燈，進入節電模式，再按向上箭頭鍵開啟LCD背光燈。節電模式下的功耗相當于開啟背光燈功耗的20%，建議正式開始長時間在線監測記錄時采用節電模式。

5．設定時間

   在測試狀態下，按MEM鍵進入功能目錄，按向上、向下箭頭鍵移動光標到“設定時間"項，再按MEM鍵即進入日期時間設定模式，在日期時間模式下按向上、向下箭頭鍵改變數值大小，按向左、向右箭頭移動光標，按MEM鍵“確定"或“取消"設定。

   設定好記錄時間，返回測試狀態，儀表即根據所設定的存儲間隔時間自動存儲記錄。本儀表極大能記錄4200組數據，若存滿則指示“已存滿"(或“FULL")，必須刪除后才能重新記錄。

6．查閱數據

   在測試狀態下，按MEM鍵進入功能目錄，按向上、向下箭頭鍵移動光標到“查詢數據"項，再按MEM鍵即進入查詢界面。查詢界面左邊第1行顯示當前是第幾頁與總頁數，下面三行顯示3組記錄值，右邊顯示頁碼增減量，可以快速定位頁碼，按向上、向下箭頭鍵移動光標定位選擇頁碼增減量，按MEM鍵確定。

在查詢界面下按向左、向右箭頭鍵能移動光標。光標定位在第幾組記錄值時按MEM鍵，能詳細顯示該組記錄值的信息，包括第幾組/已存組數、電流值大小、記錄時間等。

總之，查詢數據時按方向箭頭鍵移動光標，按MEM鍵確定。相關界面如下：

7．刪除數據

在測試狀態下，按MEM鍵進入功能目錄，按向上、向下箭頭鍵移動光標到“刪除數據"項，再按MEM鍵即進入刪除數據提示，光標在“確定"位時按MEM鍵即刪除已存數據，光標在“取消"位時按MEM鍵不刪除，返回上級目錄。

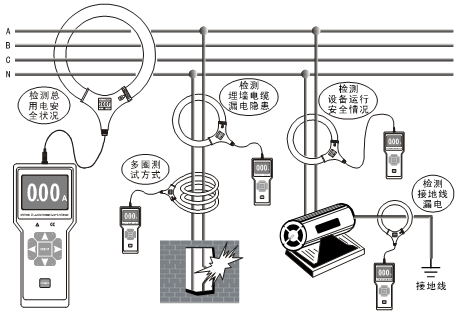

8．漏電流、電流測試

1) 連接好柔性鉗與主機，開機進入測試模式。

2) 將柔性鉗鉗住被測線路(按結構圖中箭頭方向前后旋可以鎖住或打開柔性線圈)，觀察讀數，若儀表顯示“OL"符號，表示被測電流超出了儀表的上量限。

3) 當被測電流較小時，可通過把柔性線圈在被測導線上反復環繞多圈后再閉合起來提高測試分辨率。例如：被測電流為10mA，把柔性線圈在被測導線上環繞3圈后，測試儀表顯示30mA，環繞5圈則顯示50mA，以此類推，實際電流等于儀表顯示值除以柔性線圈繞的圈數。參考圖例見后。

9．實時監控

打開主機進入測試狀態，用隨機配置的RS232通訊線連接電腦與主機，運行電腦中已安裝的監控軟件，若通訊正常，電腦能實時監控在線電流，若用戶電腦沒有RS232接口，需自行購買一條串口轉USB的通訊線即可。

10．?dāng)?shù)據下載

用隨機配置的RS232通訊線連接好儀表與電腦，儀表開機，運行監控軟件，選擇歷史查閱，再讀取數據，數據存儲越多讀取時間就更長，若主機存儲滿讀取大約需要2分鐘。若用戶電腦沒有串口，需自行購買一條串口轉USB的通訊線。
