近日，云南電網公司在全國先實現省級220千伏以上電網全電磁離線仿真，有效破解新能源高滲透率電網仿真難題，為云南省新型電力系統建設提供了重要技術支撐。

隨著新型電力系統建設加速推進，新能源滲透率持續攀升，傳統機電暫態仿真已難以準確反映高比例新能源接入狀態下電網的動態特性。以云南電網為例，2025年新能源發電滲透率預計將達60%—70%，亟需更高精度的仿真的手段支撐電網規劃與運行。

按照國家能源局要求，今年，云南電網公司先開展省級電網全電磁仿真工作試點，通過建立完備的新能源白盒化模型庫、研發智能轉化工具等創新舉措，攻克了新能源場站自動等值、復雜電網模型高效構建等關鍵技術，將局部220千伏電網建模時間從4個工作日壓縮至10分鐘以內，效率提升超99%。

該全電磁仿真系統可在1分鐘內完成1秒電網響應的離線仿真，整體技術達先進水平。面對電磁暫態仿真計算復雜度高的行業難題，項目團隊通過優化控制邏輯、科學分區及動態等值等技術手段，實現仿真速度提升60余倍，為新能源高滲透大規模電網仿真提供了關鍵技術支持與解決方案。

一 使用措施（LYZZC-III電力儀器現貨市場“直流電阻測試儀規格"現貨供應，品質保障）

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、測試過程中，禁止移動測試夾和供電線路

二 功能特點（LYZZC-III電力儀器現貨市場“直流電阻測試儀規格"現貨供應，品質保障）

1、整機由高速單片機控制，自動化程度高，操作簡便。

2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。

3、護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、具有聲響放電報警，放電指示清晰，減少誤操作。

5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

6、智能化功率管理技術，儀器總是工作在*小功率狀態，有效減輕儀器內部發熱，節約能源。

7、320X240點陣的超小像素點的65K真彩色液晶，

8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱

9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲

三 技術指標（LYZZC-III電力儀器現貨市場“直流電阻測試儀規格"現貨供應，品質保障）

1、輸出電流：<5mA、40mA、200mA、1A、5A、10A

2、分辨率：0.1μΩ

3、量程： 100Ω-20KΩ     （<5mA檔）

1Ω-250Ω     （40mA檔）

100mΩ-50Ω    (200mA檔)

5mΩ-10Ω     (1A檔)

1mΩ-2Ω       (5A檔)

0.5mΩ-0.8Ω (10A檔)

4、準確度：0.2%±0.2μΩ

5、工作溫度：-10～40℃

6、工作濕度：<90%RH，不結露

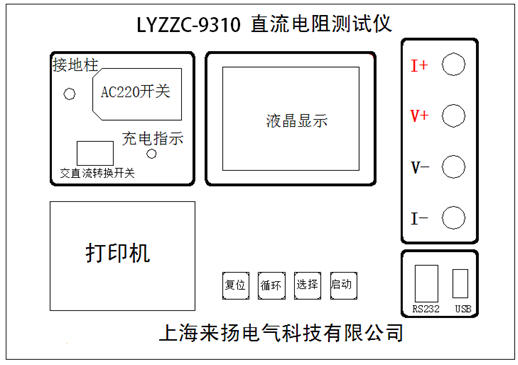

四、系統介紹，儀器的面板見下圖（LYZZC-III電力儀器現貨市場“直流電阻測試儀規格"現貨供應，品質保障）

AC220 開關   儀器工作電源，交流220V。

接  地  柱   儀器整機接地點，可靠保護

復  位  鍵   按下此按鍵本機處于初始狀態，可對輸出電流進行預置。

循  環  鍵   按此鍵光標在主菜單循環滾動

選  擇  鍵   本機復位后，按此鍵進行電流預置。

啟  動  鍵   輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。

I+、 I-       輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。

V+、V-       電壓采樣端，V+為電壓線正端，V-為電壓線負端。

RS232        通用串行接口，可通過計算機控制儀器。

USB          可向U盤輸出測試結果。

交直流轉換開關： 交直流兩用儀器的才具有的開關，否則無此開關。交直流切換開關，一表示直流，二表示交流，O表示斷開

充 電 指 示： 交直流兩用儀器的才具有的開關，否則無此開關。二極管綠色顯示時表示充電完畢，紅色顯示時表示充電過程中。

隨著云南新能源大規模持續投產、并網規模不斷增加，今年，南方電網云南電網有限責任公司第1次帶著超6600萬千瓦的新能源（占比41%）裝機入汛。

預計度夏期間云南省內最高負荷約3700萬千瓦，“西電東送"預計超過3300萬千瓦，送境外40萬千瓦，電力電量供應充裕。云南水電大發，潮流大方式、遠距離傳輸，對于促進省內清潔能源消納和保障粵港澳大灣區供電意義重大。

為保證電網安全運行和電力有序供應，云南電網聚焦夯實主網架、服務好新能源消納、加強關鍵設備線路運維等展開重點管控。今年順利投產500千伏版納變、圭山變、喜平變主變擴建等重要輸變電工程，消除69項縣域大面積停電風險，降級44項縣域大面積停電風險，云南電網主網架不斷加強。同時，加強新能源涉網安全管控，全面開展風險隱患專項排查及整改，重點加強涉網試驗、關鍵涉網參數、保護開關隱患排查整治，提升新能源涉網安全管理水平。

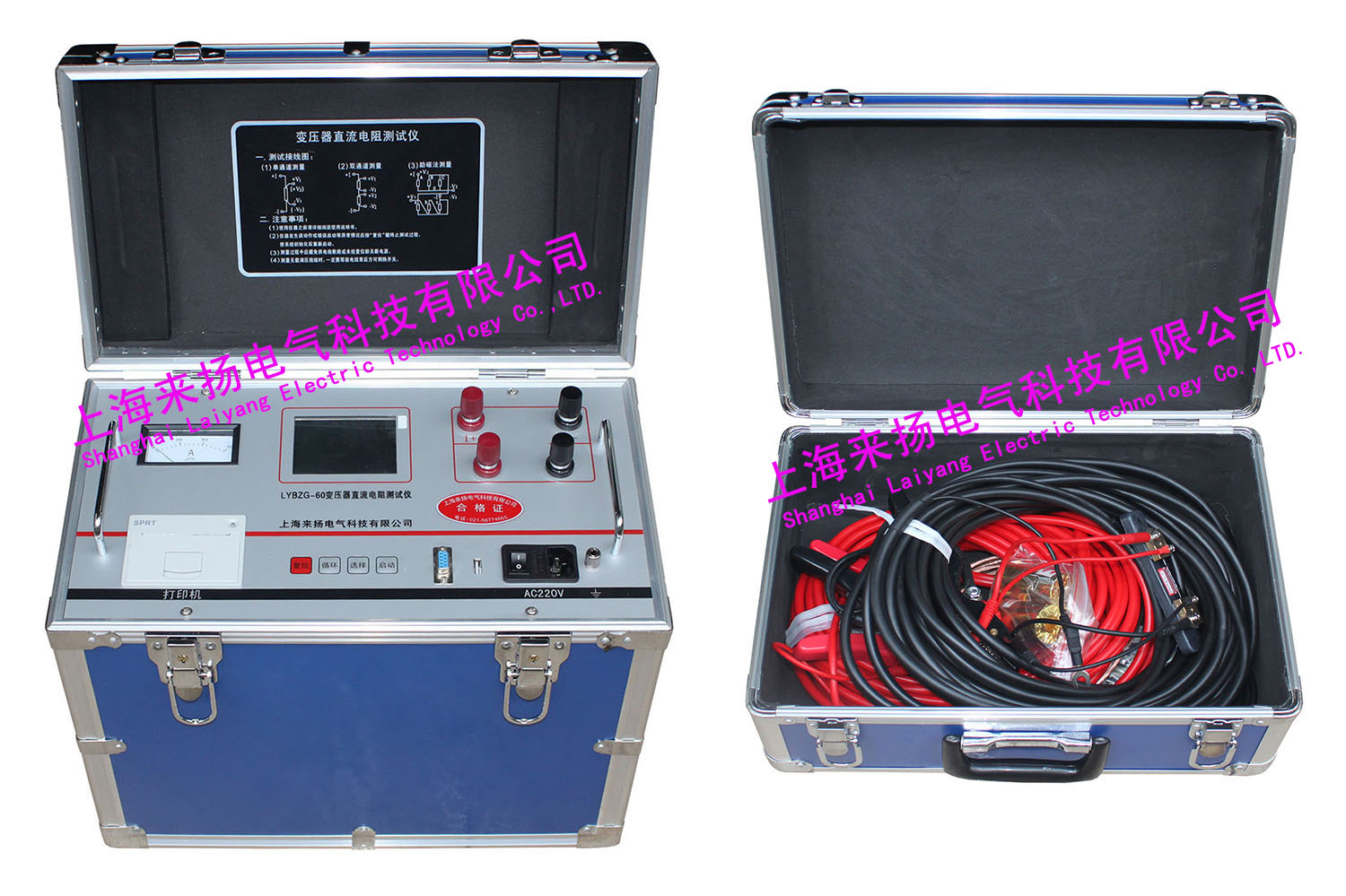

本公司是專業生產“直流電阻測試儀規格"高壓電力設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。

本產品攜帶方便、測量快速，抗干擾能力強，便于現場使用。在使用本儀器之前請仔細閱讀本產品的使用說明，如果在使用過程中遇到任何問題可與我們直接聯系?。ㄉ虾?lái)?yè)P(yáng)電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
