近日，隨著廣西電網公司梧州供電所35千伏木坪變電站主變順利帶電，廣西第1個模塊化智能技術的二次設備預制艙式“常改智"改造工程成功投運。該工程采用全新的標準化設計、工廠化生產、裝配化施工敏捷建設模式，全站二次設備從進場到投運僅20天，創廣西電網全站超設計壽命二次設備改造的很快紀錄，加快老舊變電站的“換芯"步伐，讓老舊變電站脫胎換骨，為今年迎峰度冬提供安全保障。

該工程全面應用智能變電站新技術，全面實現跨間隔二次設備間的數字化、光纖化互聯、高效數據共享，實現設備接口的標準化、模塊化，即插即用，解決了傳統二次電纜接線復雜、缺陷難定位等問題，進一步提升系統運行可靠性。

機架式預制艙設計有效縮短了工期。該工程將全部設備高度集成于工廠預制艙內，實現組裝、配線、調試廠內完成，現場僅需吊裝就位并進行標準化接口連接，不僅電纜用量減少超60%，還降低現場施工強度與運維難度。同時通過廠內驗收替代現場驗收，有效前移施工與驗收節點，大幅壓縮安裝時間，縮短了工期。

值得一提的是，該工程采用35千伏電纜短接和10千伏旁路轉電方式實現全站負荷的轉供，全過程無需調用發電車和移動變電站，有效保障了周邊居民生活和企業生產的穩定用電。

一、產品概述（）

無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊?，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。

針對現場的實際情況，我公司經過攻關，最終研制出一種利用新試驗方法進行測量的儀器，這就是三相電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。

二、功能特點（）

本儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容，同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用；

測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；

儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便；

儀器內置大容量非易失性存儲器：可存儲50組測量數據；

儀器內置高精度實時時鐘功能：可進行日期及時間校準；

儀器自帶高速微型熱敏打印機：可打印測量及歷史數據；

儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

三、技術指標（）

輸出電壓   ～2V, ～20V

輸出電流：　≤10A

測量范圍   電容：0.1uF～2000uF

電感：0.1mH～10H

電流：1mA～10A

電壓:  0 ～25V

測量精度   電容：±(1%+2字)

電感：±(1%+5字)

電流：±(1%+2字)

電壓：±(1%+2字)

外形尺寸   350mm×230mm×190mm

儀器重量   8kg

四、使用條件（）

環境溫度   -10℃～50℃

環境濕度   ≤85%RH

工作電源   AC220V±10%

電源頻率   50±1Hz

儀器功率   200W

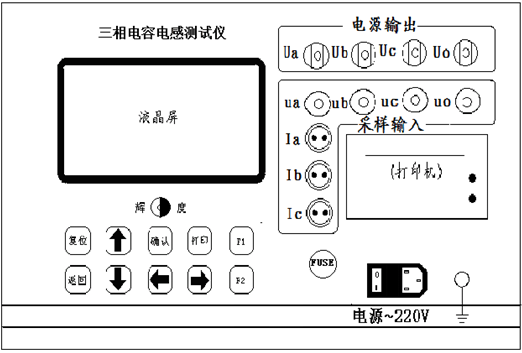

五、面板介紹（）

                                                           圖1

Ua、Ub、Uc、Uo：測試線電源電壓輸出端；

ua、ub、uc、 uo :測試線采樣電壓引入端；

Ia、Ib、Ic：電流鉗接線引入端；

電源開關：接通和斷開交流電源；

FUSE   : 保險盒。

：儀器接地端子。

液 晶 屏：顯示操作提示及測量數據。

鍵    盤：儀器各種功能的操作。

打 印 機：打印各種測量數據。

近日，安徽合肥電網第309座35千伏及以上變電站——220千伏周瑜變電站投運。該站位于廬江縣廬城鎮，是合肥供電公司2025年度迎峰度冬重點建設項目之一。

本次投運的220千伏周瑜變電站是220千伏廬北輸變電工程項目的一部分，安裝2臺變電容量為18萬千伏安的主變壓器，新建10千伏出線16回。廬北輸變電工程的配套線路工程拆除老舊線路29.5千米、鐵塔91基，新建線路30.71千米。該輸變電工程會進一步優化網架結構，大幅提升廬江電網整體供電能力和可靠性，為當?shù)刂攸c(diǎn)企業發展提供可靠電力支撐，同時更好滿足當?shù)爻?span>10萬戶家庭用電需求。

220千伏周瑜變電站于2024年6月開工建設。建設過程中，合肥供電公司采用了變電站標準化成品預制構件、纖維水泥復合墻板等工廠預制化產品和裝配式建筑物鋼結構全栓接等施工技術，有效減少現場濕作業和焊接作業，降低復雜作業風險，同時加強全周期管理，確保項目建設安全高效推進。此次220千伏周瑜變電站施工效率較同類型工程提升約10%。

目前，合肥供電公司正加快推進重點工程建設，計劃在2026年春節前投運220千伏義興、110千伏龜山兩座變電站，新增變電容量58萬千伏安，提升電網供電能力。

本公司是專業生產“全自動電容電感量測試儀"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持?。ㄉ虾?lái)?yè)P(yáng)電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考，僅代表作者個人觀點，以實際情況為準。)版權歸原作者所有，若有侵權，請聯系我們刪除。
